GSM电力拨号报警器的安装方法

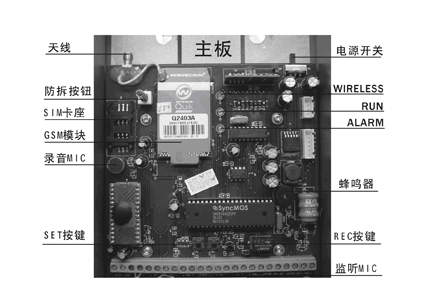

面板 主板 电源板
接线端子定义如下：
2、GSM电力拨号报警器主机安装
由于GSM电力
拨号报警器主机都是安装在野外，必需安装牢固，具体安装示意图如：

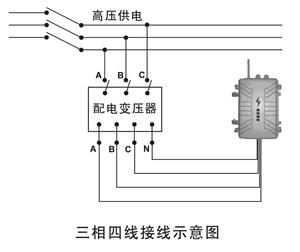

3、GSM电力拨号报警器主机外接三相四线及外围探测器接线方法如下：
由于GSM电力拨号报警器主机外接的三相四线为强电，安装连接三相四线交流220V电源时应由专业电工配合，三相四线交流220V电源连接时应按ABCN相顺序连接好。
注意：零线和相线不能接错，主机标识电压与电网等级相符，安装GSM电力拨号报警器主机时供电线路应停电才能作业。

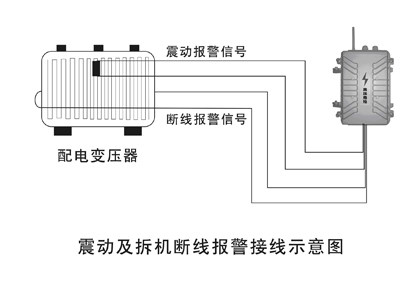

震动探测器应结实的固定在变压器外壳上，防止晃动产生误报，拆机断线传感线要与供电变压器壳体缠绕固定连接好，使盗贼破坏或搬动供电变压器一定会破坏到传感线使之开路或短路，否则传感线失去保护、报警作用。
