目前安防行业大多数无线防盗报警产品采用的发射和接收电路都是采用PT2262/2272系列编解码芯片（SC系列芯片可以直接替代PT系列芯片），很多客户在购买一套报警器使用后都有增配遥控器、探测器的要求，市场上类似产品琳琅满目，能否配套使用、怎样编码是客户特别关心的问题。
要使晶盾安防的遥控类产品编码配对成功，必须满足以下几个条件：
1、声表元件发射和接收的工作频率是相同的（315MHz或者433MHz）；
2、发射端PT2262和接收端PT2272的地址码要完全相同；
3、发射端PT2262和接收端PT2272的振荡电阻还必须匹配。

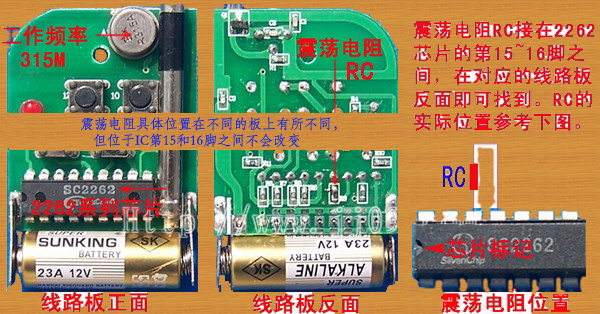

为了便于客户自己修改地址码，出厂时遥控器的PT2262和接收模块PT2272的八位地址编码端通常全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1～8脚设置相同即可。编解码芯片的振荡电阻还必须匹配，否则接收距离会变近甚至无法接收，震荡电阻接在PT2262/2272芯片的第15~16脚之间，常见的发射端PT2262的震荡电阻有1.5M/3.3M和4.7M几种（电阻上分别有155、335、475的字样），对应的接收端PT2272芯片震荡电阻阻值分别为为270K、680K和820K（电阻上分别有274、684、824的字样）
晶盾安防提供的遥控类产品上都预留地址码编码区，编码区都在PT2262和PT2272芯片的附近，采用焊锡搭焊或跳线帽短接的方式来选择“悬空、接正电源、接地”三种状态,出厂时除客户特别要求之外都是悬空的，便于客户自己修改地址码。
下面就无线遥控器、无线门磁探测器、无线红外探测器、无线遥控收发模组如何编码进行简要说明。

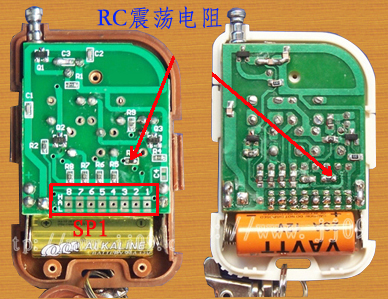

无线遥控器编码设置很简单，首先要确定遥控器的震荡电阻是多大，客户要购买到与自己遥控器震荡电阻一致的遥控器进行编码设置才能设置成功，下图中两款遥控器的RC位置就是震荡电阻位置，阻值必须相同，如不同则应更换电阻。然后修改地址码，图左中SP1位置就是空编码区，所谓的设置地址码就是用焊锡将上下相邻的焊盘用焊锡桥搭短路，如果什么都不接就是表示悬空，图中SP1需要用烙铁焊锡搭焊修改为和右图一致。以上两点同时满足两遥控器才能通用。

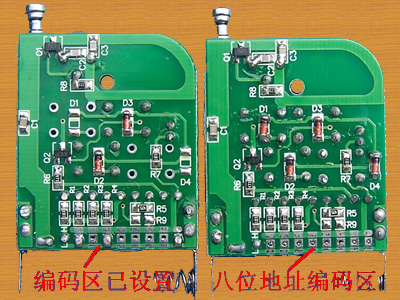

这里需要注意的是，图左中SP1区内有三排焊盘，标有1~8和H、L等字样，跳线区由三排组成,中间的焊盘是PT2272解码芯片的8位地址码编号，从右至左为1～8，最上面的一排焊盘上左侧标有H字样，表示和正电源相连，最下面的一排焊盘上左侧标有L字样,表示和副电源相连，有的遥控器线路板上没有标记可以用万用表进行查找：1～8分别就是2262编码芯片的A0~A7脚，H、L焊盘也可通过测量查到。下图右侧为未设置过的遥控器，左侧的为设置过的。
无线门磁地址码、数据码、震荡电阻的设置都采用跳线座来设置，使用更加方便，与遥控器所不同的是多了一个四位数据码设置。

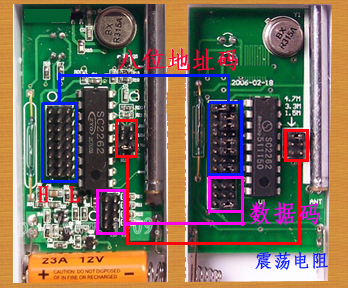

上图是两个不同设计的无线门磁的线路板。红色方框内有三排跳线，只能插一只，选择无线门磁的震荡电阻，一般震荡电阻有1.5M、3.3M、4.7M可选；有些门磁的震荡电阻无跳线座选择，则只有通过更换电阻的方法进行选择，震荡电阻的位置在2262芯片的第15~16脚之间，很容易就能找到。图中蓝色方框内的是八位地址码跳线座，顺序都是从上至下A0~A8共有8位，需要注意的是H、L的位置，L和地相连，H和正电源相连，有些门磁的H、L位置和图位置相反，则短路帽要相应相反进行跳线。粉色方框内的四排是四位数据码，一般数据码位置如图右为3列，也有H、L两位置，从上往下为D0~D3，如果数据码如图左，只有两列，则悬空相当于与L短接，插上则为短接H。

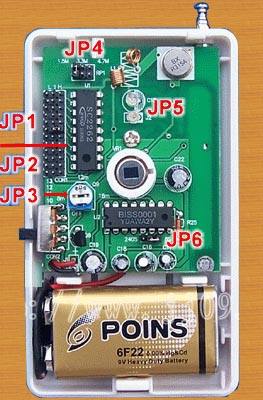

无线红外探测器编码和无线门磁探测器类似，只要找到线路板上的八位地址码、四位数据码和震荡电阻位置即可。下面是常用的一款200米无线红外探测器线路板图片，地址码、数据码、震荡电阻位置见下图标注，其它无线红外探测器与此款类大同小异。
JP1：1～8位地址码
客户可以看到无线红外探测器内部PT2262芯片（或者是兼容芯片）的左侧有一个3位12层的跳线设置区，其中从上往下1～8层是地址码设定区域（红色箭头以上），跳线座中间的引脚分别和PT2262芯片的第1～8脚接通，左侧的跳线座PCB上标注为“L”，表示和地相连，右侧的跳线座PCB上标注为“H”表示和正电源相连，例如：将最顶上的跳线座用跳线帽戴在1和L上，那么也就是将2262的第1脚的地址码设置成0，同理如果1和H用跳线帽短路，那么就是将2262的第1脚的地址码设置成1，如果什么都不动，就是将PT2262的第1脚的地址码设置成悬空，依此类推可以完成8位地址码设定，地址码必须和相应的接收板地址码一致才能正常工作。
JP2：4位数据码
数据码的功能是发射器件和接收器件在地址码一致的前提下，发射器件可以传输的一个4位2态的数据。4位数据码设定区就在地址码设定区的下方（JP2），数据码设定和地址码设定类似，数据码只有两个状态：低电平0和高电平1（如果悬空或和L连线表示被认为是0，和H连线表示1），具体方法是用跳线帽将2262的四位数据码相关引脚和H或L短路，从上往下的4排跳线座分别和PT2262芯片的第13、12、11、10管脚连同。
JP4：振荡电阻
振荡电阻是指PT2262芯片的第15、16脚之间电阻的数值，这个电阻决定了数据脉冲的宽度必须和相应的接收板配套，否则遥控电路无法正常工作。考虑到产品的兼容性，本产品设计了一个跳线区，可以选择1.5M/3.3M/4.7M振荡电阻，便于和多款报警主机进行配套。
无线联网型的烟雾报警器和燃气泄漏报警器是在独立型的基础上增加了一块无线发射模块，打开烟感和气感的外壳即可找到发射模块编码，芯片仍然是2262的，发射模块上的地址码、数据码位置如下图，震荡电阻不能通过插帽选择，只有更换震荡电阻，常见的震荡电阻有1.5M和4.7M两种，适合和不同的报警主机配套。为方便设置，地址码和数据码只要和报警器配套的探测器相同或者按照说明书进行设置。
无线遥控开关和遥控器的编码设置
如果没有特别说明，我司遥控器发货时8位地址码均悬空，也就是说统一型号遥控器和接收板是通用的，客户购买后可以自行随意修改。设置地址码的原则是：同一个系统地址码必须一致；不同的系统可以依靠不同的地址码加以区分，至于设置什么样的地址码完全随客户喜欢。

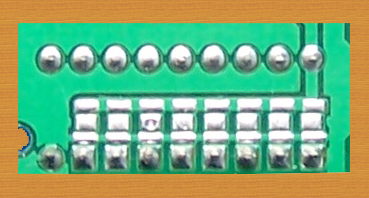

在接收板和遥控器的编码芯片线路板附近均可找到如下图的编码区，这就是编码芯片的八位地址码的编码区，采用焊锡搭焊的方式来选择：悬空、接正电源、接地三种状态。

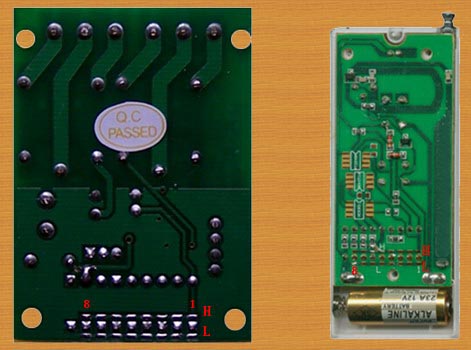

下面以JD-K2-DC,12V两路遥控接收控制器和JD02-S，1000米两键遥控器为例，介绍如何修改编码，其它产品修改方法与此款类似。跳线区是由三排焊盘组成，中间的8个焊盘是PT2272解码芯片的第1～8脚，右边有1字样的是芯片的第一脚，下面的一排焊盘上标有L字样,表示和电源地连同,如果用万用表测量会发现和PT2272的第9脚连同；上面的一排焊盘上标有H字样,表示和正电源连同,如果用万用表测量会发现和PT2272的第18脚连同。所谓的设置地址码就是用焊锡将上下相邻的焊盘用焊锡桥搭短路起来，如果什么都不接就是表示
悬空，接收板和遥控器的焊锡搭接顺序相同即可。
