    数字压力变送报警器概述：

    数字压力变送报警器采用新型进口高精度扩散硅压力传感器加智能调节系统构成,它的精度高、可靠性好、设定灵活、安装、使用方便。是机械式压力开关的理想替代产品，可直接显示当前被测压力值,同时具有4-20mA 变送输出和两个可随意设置的开关量报警信号。作为新一代的智能压力变送报警器，它可广泛用于冶金、石油化工、电力、轻工、纺织等领域。

    数字压力变送报警器技术指标：

    1、测量范围表压（G）0～6KPa～ 60MPa 密封压（S）

    0～1MPa～70MPa 绝压(A)0～35KPa～5.0MP

    2、精度0.25％,0.5％

    3、适用介质液体、气体、蒸汽（与316 不锈钢兼容）

    4、过压极限量程范围内最大额定压力值的3 倍

    5、使用温度－40～85℃(可扩展－60—180℃)

    6、压力接口1/2NTP;M20×1.5 外螺纹或根据用户要求特制

    7、长期稳定性±0.2 ％FS / 半年。

    8、温度稳定性±0.2 ％ FS / 10℃。(包括零点温漂和满程温漂)

    9、RFI 影响不大于0.1％FS。(频率27—100MHz ,场强30 mV/M )

    10、震动影响不大于0.1％FS(频率5～14Hz 等幅4mm )

    11、电源影响不大于0.005％ FS / 10V。

    12、接口材料1Cr18Ni9Ti 不锈钢。

    13、输出信号4～20mА；开关量(触点容量：5A)

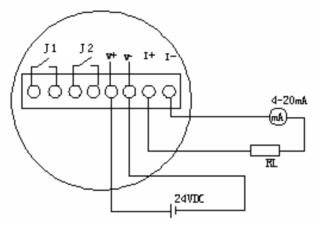

    数字压力变送报警器接线图

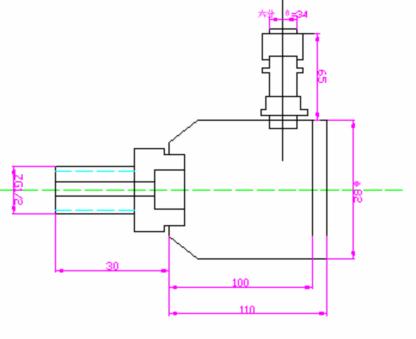

    数字压力变送报警器接口与结构图
