    壁挂式摄像机安装说明：

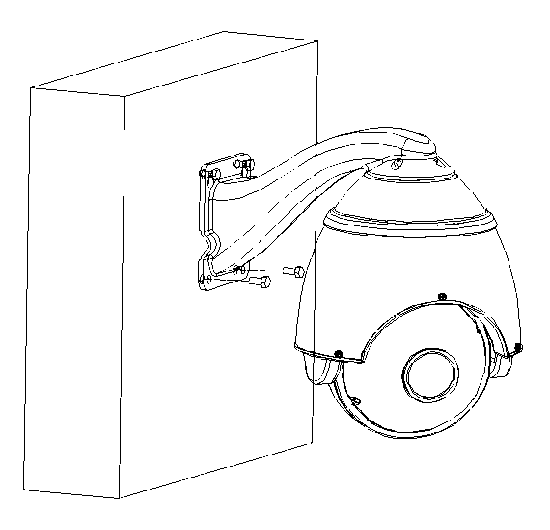

    壁挂式摄像机安装方式示意图

    适用于在室内、室外的垂直平面墙壁上壁挂式安装，墙壁安装方式的示意图如下：


    壁挂式摄像机安装要求

    墙壁的厚度应足够安装M6*60的膨胀螺丝，墙壁至少能承受摄像机加支架重量的5倍

    壁挂式摄像机安装步骤

    将摄像机信号线（含视频、控制、电源三组线）穿过壁装支架的穿线孔,支架与球机用3颗M5螺丝固定牢；

    在墙壁需要安装支架的位置上，根据支架的孔位标记,并打4个孔位；

    用M6的膨胀螺丝插入打好的孔内并固定：

    吊装式摄像机安装说明：

    吊装式摄像机安装要求

    适用于在室内、室外的硬质天花、顶棚上吊挂式安装，天花、顶棚的厚度要足以安装M6*60的膨胀螺丝；

    天花、顶棚应至少能承受摄像机加支架重量的5倍；

    吊装式摄像机安装步骤

    吊装吸顶底盘安装依据吊装吸顶盘的孔位，用钻头在天花板上开3个Φ6的孔，并在孔内塞入M6的膨胀螺丝。

    吊装吸顶底盘旋入对应的吊装支架杆；

    将摄像机信号线（含视频、控制、电源三组线）从吊装支架吊吸顶底盘中侧面出线槽中间穿出，球机用3个M5螺丝固定；

    吊装吸顶底盘的3个孔插入膨胀螺丝后用螺帽和垫片固定。

    请注意：a、请根据所选吊装支架的高度确定出线的长度；

    b、装在室外环境，请在吸顶底盘与天花板的贴合面，出线孔周围线槽处密封防水；

    c、摄像机若安装在能直接被雨淋的位置，此时不建议使用吊装方式进行安装

    圆柱杆式摄像机安装说明：

    圆柱杆式摄像机安装要求

    适用于室内、室外在硬质圆柱杆上（如路灯杆、监控立杆）进行壁挂式安装；

    圆柱杆结构的直径应符合卡箍的安装尺寸（柱杆支架直径调节范围有：Φ59-82MM  Φ84-108MM  Φ103-152MMΦ160-203MM  Φ194-216MM也可根据用户要求选配）；

    圆柱杆应至少能承受摄像机加支架重量的6倍

    圆柱杆式摄像机安装步骤

    柱杆装支架组配：用一字螺丝刀将二个柱杆装卡箍旋开，并分别穿入柱杆装支架的长方孔内；

    取两个M6*20安装在柱杆支架与壁装支架上方相应孔位。

    二个卡箍旋开卡入想要固定的柱杆状物体上，再将二个柱杆装卡箍扣住后用螺丝刀将其上的螺丝拧机。

    将球机信号线（含视频、控制、电源三组线）穿过支架孔,支架与球机用M5螺丝固定牢。

    将球机壁装支架孔位套入柱杆支架相应孔位螺丝用螺丝拧紧。
