晶盾汽车防盗报警系统工作原理之一
随着通信技术的发展, 无线电技术已经被广泛应用于各个领域. 本文将介绍一种远程无线汽车防盗系统, 它在具备已有防盗器现有各种功能的基础上, 开发了远程控制功能. 他充分利用了寻呼台的地域性和网络优势, 大大提高了防盗系统的安全性、灵活性和可靠性. 现将其工作原理和部分电路介绍如下:

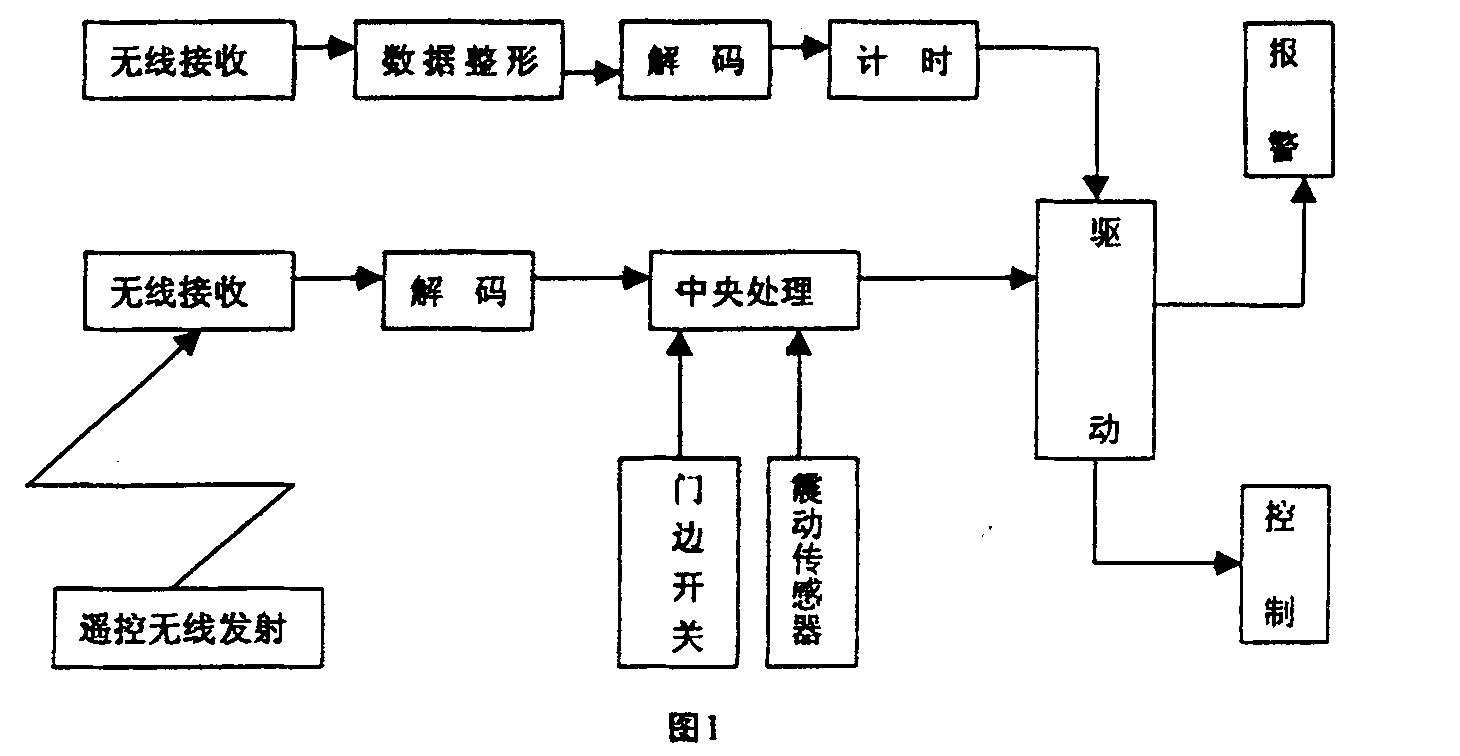

远程汽车防盗报警系统的方框图如图1所示, 远程汽车防盗报警系统内部有两套无线接收系统: 一套用于接收寻呼台的信息, 接收来的信息经数据整形后送入解码器进行解码, 解码成功后输出控制信号, 启动计时器, 同时经驱动电路进行声、光报警. 当计时器到时后输出控制信号, 经驱动电路控制汽车断电、停车. (应用计时器延时主要为了避免交通事故, 使车体更为安全). 另一套接收系统用于接收手键发射来的信息, 经解码后将数据送入中央处理器, 同时中央处理器也接收门边开关和震动传感器送来的信号, 经信号识别后中央处理器根据不同的状态输出相应的控制信号, 经驱动电路完成各种控制功能(如寻车、自动锁车) 或报警。
下面介绍远程汽车防盗报警系统的具体单元电路.

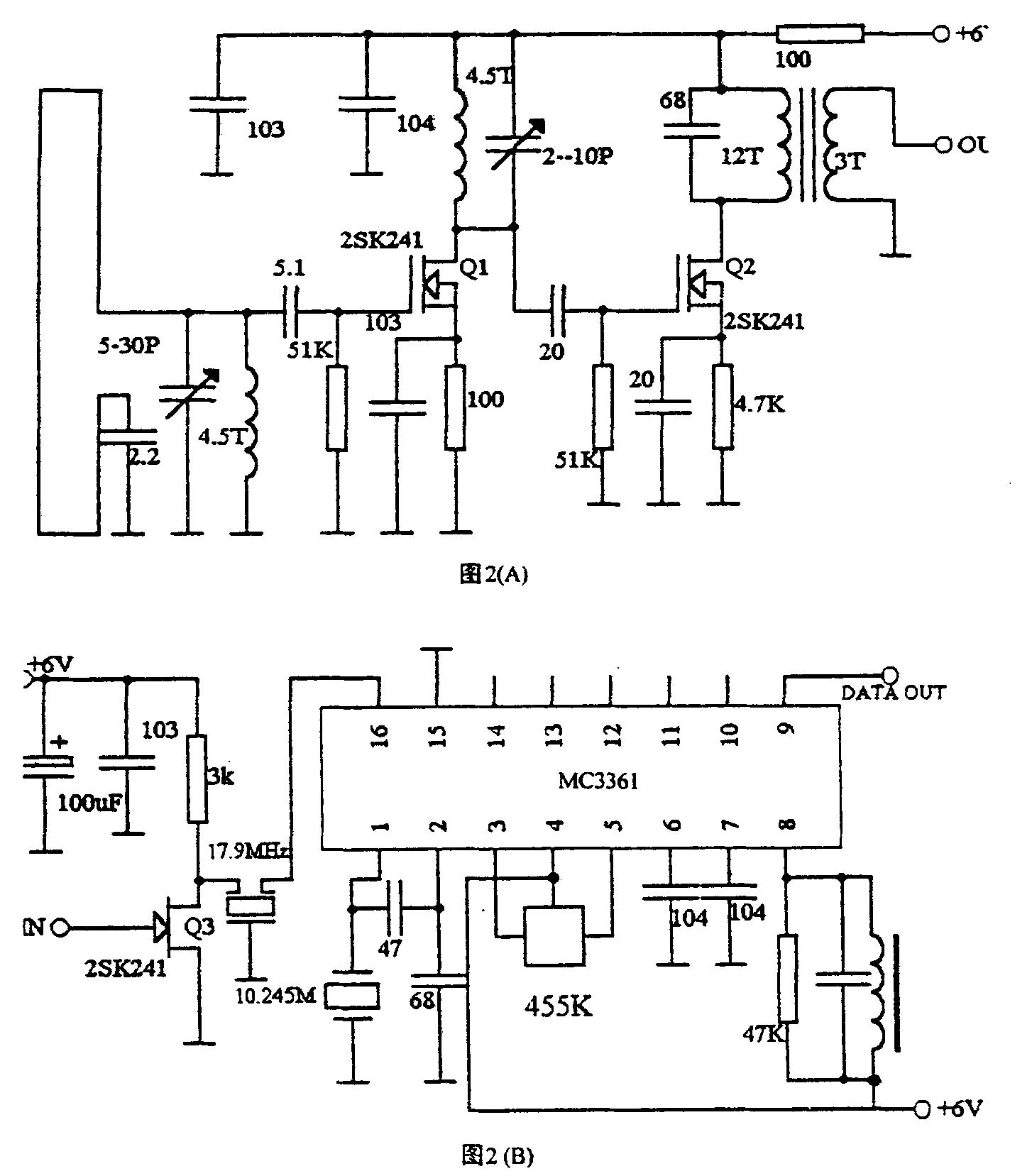

图2 是无线接收电路(用于接收寻呼台信息). 其中A 图是高放、混频电路,Q 1、Q 2 分别是高放、混频场效应管, 其本振频率可由PLL (频率合成器) 合成或制作特定频率的晶体, 差频后得到17. 9MHz 的中频信号. B 图是中频放大、解调电路,Q 3 是中频放大管,MC3361 是摩托罗拉公司生产的解调专用集成芯片, 其性能稳定且不易自激. 中频信号由(16) 脚输入, 解调后传呼信息信号由(9) 脚输出到数据整形电路。
