玻璃破碎报警器之调理电路工作原理

    在本报警系统中,我们设计了两种报警方式:一、现场喇叭报警;二、由单片机作为核心的自动拨号报警系统。因此,我们设计了相应的调理电路,用于处理由传感器传输的信号,使之成为单片机所需要的报警信号,同时驱动现场喇叭报警。

    其工作原理为:

    传感器将碎发的振动信号或响声转换成电信号,这个极其微弱的电信号经过由三运放放大电路共模抑制和带通滤波电路共同作用滤除干扰信号后,由与阈值设定电路调节可变电阻可获得一系列连续电压值,可根据实际需要选取一电压值 U0,然后经 LM324 组成的电压比较放大电路将滤除干扰信号的电压 Ui 输入 LM324 反相端,与接入正相端的 U0 比较放大。当 Ui<U0 时,VT3 截止;当 Ui>U0 时, VT3导通。VT3导通后输出报警信号给单片机,同时在 R4两端产生的压降使单向可控硅VS导通并锁存,于是语言报警喇叭HA通电反复发出“抓贼呀—”喊声。这时,只有按一下 SB,方可解除警报声。

    该玻璃破碎报警器装置的电源是由电源变压器 T 将 220V 市电降压为 12V,经 QD全桥整流、C5滤波后供给整机工作。为了防备交流电中断,还增加了12V 电池组。这样,当电网停止供电时,G 自动续接供电,当电网复电后,G 自动停止供电,始终让报警电路处于准备状态,十分实用可靠。

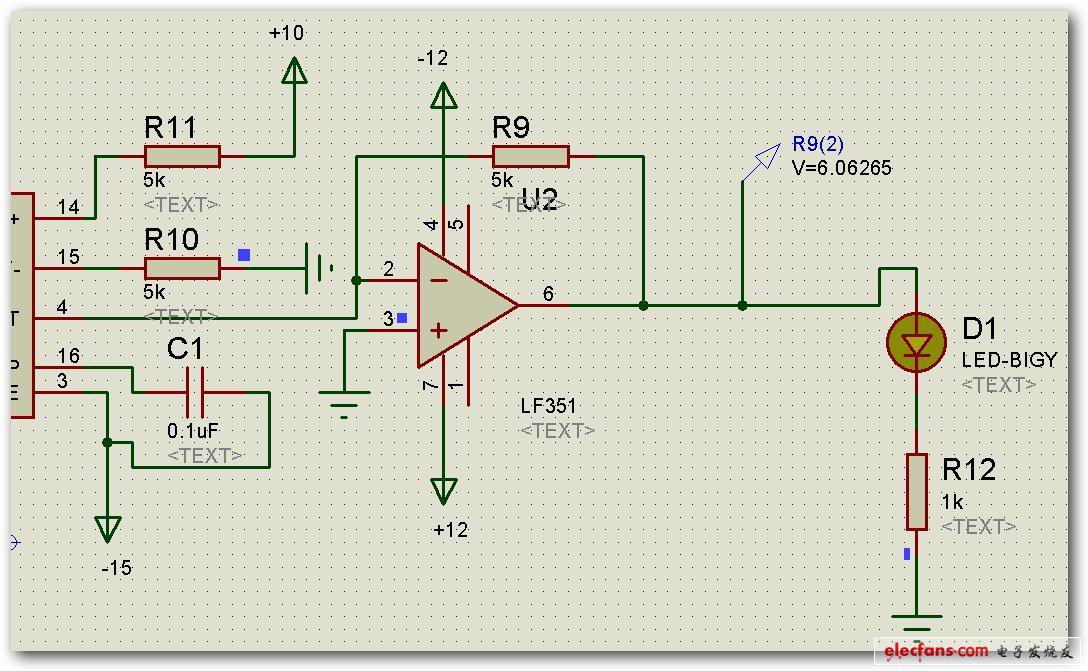

玻璃破碎报警器调理电路图
