监控摄像机之无线监控报警系统概述
整个无线监控报警系统划分为如下三个部分：报警主机（Host）、基站（Base Station）与智能移动节点（Intelligent Mobile Node），其中智能移动节点由嵌入式无线模块（Embedded Wireless Module）EWM-1与各类传感器板（Sensor Board）组成。

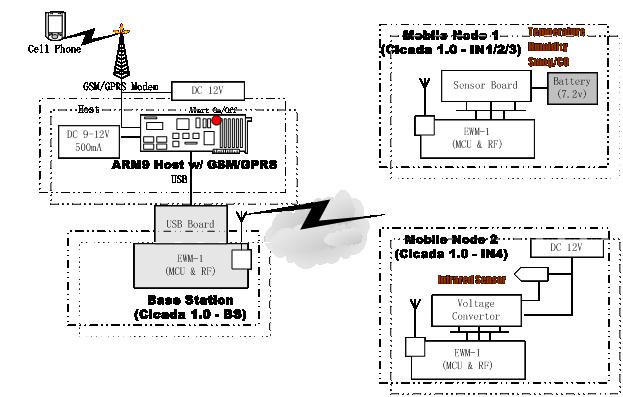

图1 无线监控报警系统组成原理示意图
报警主机主要功能为：（1）利用主USB接口，完成与基站的双向通信；（2）利用RS－232串口（COM1），完成基于GSM/GPRS Modem的中文手机短信的发送；（3）完成多传感器信息的处理与报警监控；（4）利用RS－232串口（COM0），完成基于PC机超级终端的辅助串口监控，或提供与其它信息处理模块的接口。
整个无线监控报警系统可使用多个基站（目前为1个Cicada 1.0 - BS）。基站的主要任务为完成ARM主机与智能移动节点之间的数据包转发。基站与智能移动节点之间的无线信道，使用TDM方式，相应的网络拓扑为星型结构。
嵌入式无线模块EWM-1集成了MCU芯片与射频通信（RF）。传感器板包括数字式温/湿度传感器、半导体气敏型烟雾传感器、一氧化碳或煤气（CO）传感器，以及被动式红外探测器等。相应的智能移动节点分别定型为Cicada 1.0 - IN1 (温/湿度)、Cicada 1.0 – IN2 (烟雾)、Cicada 1.0 – IN3 (CO)、Cicada 1.0 – IN4 (红外探测器)。报警信息以手机短信的方式向用户发送，也可进行实时查询。
这里的所谓1套智能节点包括：Cicada 1.0 - IN1 (2个)、Cicada 1.0 – IN2 (1个)、Cicada 1.0 – IN3 (1个)，以及Cicada 1.0 – IN4 (1个)。
