温度控制报警器简介及单元电路设计
温度控制报警器当感应到温度超出我们预先设定的范围时自动的触发报警，温度控制报警器各个单元电路的设计过程中，需要计算电路中各元件的参数，以及性能指标，从而把电路元器件和电路大致确定下来。
1、温度控制报警器放大电路：
设计一个10度-30度以外的温度控制报警器，需要用电压来代表温度的变化，且温度每上升1度用电压增加2mv来代替，那么10度-30度则表示为20mv-60mv，即电源提供的电压在20mv-60mv范围以外的电路报警。然而电源电压是5v，故将电压放大50倍，即比较输入电压在1V-3V外报警，选用单电源供电的LM324组成的同相比例放大电路。
2、温度控制报警器比较电路:
本方案中用LM324构成窗口比较器，阈值电压分别为1V、3V。
比较电路实现功能：输入电压向单一方向变化过程中，经放大器放大后，比较器的输入电压从零开始变化，当1V<ui<3V，模拟温度在10℃-30℃时比较器经过比较输出均为高电平，二极管不能点亮。当ui<1V时模拟温度小于10℃，U1:B输出低电平点亮蓝色二极管。当ui>3V时，模拟温度高于30℃时，U1:C输出低电平点亮红色二极管。

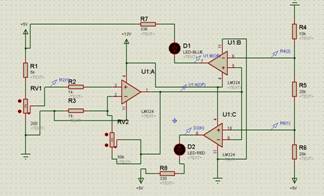

3、温度控制报警器整体电路图
