配电站变压器监控防盗系统简介
1 、配电变压器（配变）
配电变压器（简称配变）是配电网中将电能直接分配给低压用户的设备是低压（10kV）配电网与用户380/220V配电网的分界点。配变安装于电线杆、配电房和箱式变电站，具有分散、地理环境情况变化多端、覆盖面广、用户众多，容易受用户增容和城市建设影响等特点。
通过对配变的监控，可以及时掌握配变的运行情况，防止配变负荷严重超载导致设备的烧毁、三相负载严重不平衡导致配变的加速损坏，外置防盗传感器可以有效的保护配变等电力设备被盗。
对配变运行的监测、抄取、分析、处理和控制，可以及时调整配变运行状态，合理配置配变容量，调整配变的低压智能无功补偿控制等，保证配变安全、稳定、高效的运行。为用电情况、用电性质及用电负荷的增长趋势分析，在进行系统增容、配变布点选择等规划工作提供科学的数据；同时提高工作效率，降低劳动成本，科学提高配电管理的自动化水平。
配变监控系统主要由以下部分组成：

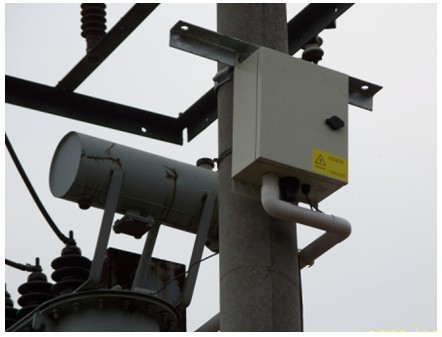

⑴ 配变监控终端——安装于电线杆、配电房等需要进行配变及线路监控的场合。终端内置PT、CT、计量模块、通讯模块、防盗信号处理模块、CPU等部件，可以完成对配变或线路的电压、电流等电力参数的采集，可以对外部如振动、红外探测等防盗信号进行处理。
⑵ 配变监控管理平台（客户端）——一般安装于电力公司运维中心。它一方面接收来自于监控终端上传的各种电力参数、报警等信息，并对这些信息作出相应的动作或提醒；另一方面它管理着所有终端，每个终端的注册、布/撤防、接警人员配置、运行参数设置、报警信息的转发等都由它来完成。
⑶ 管理人员手机——当配变监控系统发生设备防盗报警、缺相时，监控终端和管理平台会自动向关联的管理人员手机发送报警短信和电话。

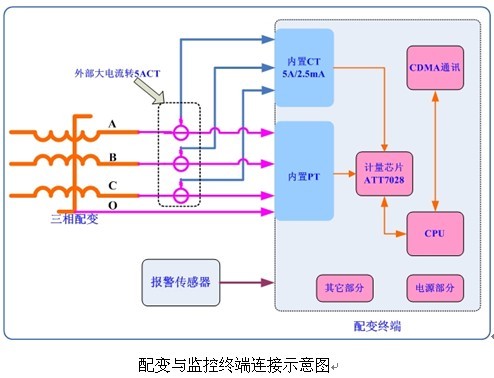

⑴ 配变（线路）监控——终端通过三相四线连接配变，利用PT、CT实时监测配变运行情况，当配变运行的某相电压或电流参数超过设定的标准值或缺相时，终端主动向管理平台发送警告提示信息，终端平时根据设定的时间定时向平台发送运行数据；

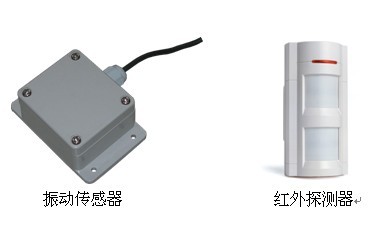

⑵ 防盗报警——终端可配接有线或无线防盗传感器，当这些传感器被触发时发出报警信号给终端，终端立刻发送报警数据给平台和管理人员手机并鸣响警笛现场报警。
5 、配变监控管理平台软件主要功能
5.1 管理功能
⑴配变台区资料管理
建立管理所管辖的配变所属线路、配变地理位置、配变型号等配变台区档案资料。
⑵配变用户资料管理
建立管理配变用户名称、CT变比、联系方式、超限参数等资料。

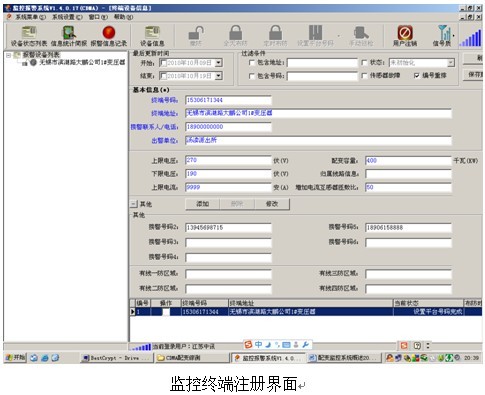

⑶系统用户管理
防止未授权用户非法进入系统，设置管理用户帐号、密码和操作权限等。
5.2 数据采集功能
数据采集采用定时巡检、随机巡检收集相配合，采集配变监控终端运行数据。
⑴定时巡检功能
配变监控管理系统按管理员设定的巡检时间自动采集配变监控终端数据。
⑵随机巡检功能
管理员可随时在配变监控管理主站随机巡检某台配变监控终端实时数据。

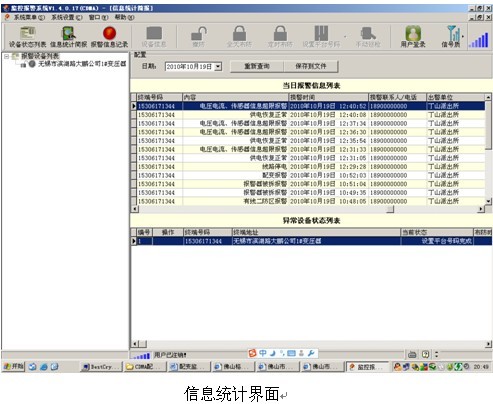

5.3 数据库查询、统计功能
配变监控管理系统采用安全、可靠的商用数据库，建立标准的数据模型和数据字段。可以查询任意时段配变的历史数据、事件记录、告警记录等。提供方便的数据维护接口，在权限范围内提供数据接口，为负荷预测、线损分析等提供准确的数据源。
6、配变监控终端的功能
6.1 遥测功能
配变监控终端可以测量以下参数：
⑴三相电压 Ua、Ub、Uc；
⑵三相电流 Ia、Ib、Ic；
⑶其它电参数等（可扩展）。
6.2报警功能
⑴防盗报警；
⑵配变缺相报警；
⑶ 三相电流越限报警；
⑷ 三相电压越限报警；
⑸ 传感器故障提示；
⑹ 终端防拆报警功能。
