总线型防盗报警系统方案
总线周界报警系统主要设备及其作用
通讯控制报警主机------接受报警输入,产生报警输出
红外对射报警器------检测防范区域的警情,并产生报警信号
地址模块------为红外对射报警器设置地址,提供给报警主机
操作键盘------进行布防、撤防等设置,显示警情
编程键盘------进行系统编程
报警打印机------打印操作信息和报警信息
报警主机电池------为报警主机进行持续供电
警号------鸣笛报警

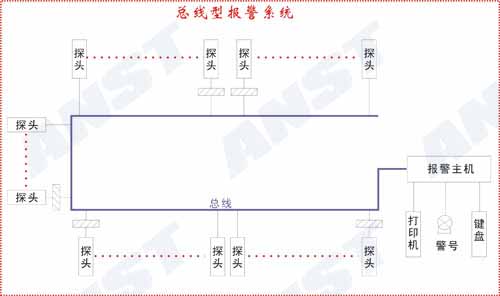

总线型防盗报警系统连接方法及原理
总线型报警系统也属于红外对射报警系统,只是用到的设备和连接方法与普通报警系统有着很大的区别,它比普通报警系统更先进一些。
普通报警系统的红外对射报警器直接通过信号线与报警主机相连,所以有多少对报警就要有多少对连线,当在大型的工厂设计报警系统时,会要求划分很多防区,这就需要布很多线缆,既增加了成本,也增加了施工和维护的难度。
而总线型报警系统较好的解决了这一问题。
总线型报警系统只需要一根总线,就可以将所有的报警探头串接在一起,既节省成本,又方便施工和维护,具体链接方法如下。
红外对射报警器链接地址模块,地址模块通过信号线链接到报警总线上。总线与报警通讯控制主机相连。
操作键盘、编程键盘、报警打印机、警号、主机电池都与报警主机相连,操作键盘用于对报警防区进行布防、撤防、旁路等操作进行设置,键盘上配有液晶屏,可显示设置的参数和警情,编程键盘对系统进行编程设置,可设定防区、报警输出等,报警打印机可以将用户的操作和报警发生的时间全部打印记录下来,供管理人员查看和存档。
总线型报警系统的工作原理是,当人们通过红外对射报警器的防范区域时,报警器产生报警信号,并通过地址模块输到报警总线,报警主机以固定的频率向总线进行主动寻址,当检测到地址模块提供的报警信号时,报警主机发生响应,将警情显示在键盘的液晶屏上,并通过警号、报警打印机对警情进行输出,鸣笛报警。
总线型防盗报警系统优点
1、易扩展
一台报警主机最多可扩展到128个防区,既至少可以链接128对红外对射报警探头,由于报警探头可以串接,所以理论上,前端报警探头数量可以无限扩展。
另外,报警探头只要挂在总线上就可以了,不用直接与主机相连,这样可以避免重新下管布线,所以极易扩展
2、操作简便、报警直接
管理人员需要掌握的操作内容非常简便,只有2~3个命令即可,基本上所有人员都能够操作起来,该报警系统产生的报警响应通过120分贝以上的大功率警号进行输出,方圆数里都能够听到,可有效喝止犯罪分子的非法侵入。并能够给保安及管理人员以有效的提示。
3、分区管理
管理人员可以将防范区域分成若干个小区,并进行编号,每个区域可以通过旁路设计,单独设防和撤防,使管理显得灵活方便。
4、稳定可靠
由于线缆较少,所以系统工作比较稳定,出错率低。
与普通报警系统的比较
1、造价
普通报警系统设备比较便宜,系统分区在8个以下并且防范面积在3000平米以下的,适合用普通报警系统。它的造价比较节省,主要是省线缆、地址模块的费用。
总线型报警系统的设备造价较高,当系统分区很多,并且防范面积很大时,总线的优越性就体现了出来,费用会比普通报警系统低的多。
2、施工难度
总线型报警系统的施工难度相对较低,主要体现在穿管布线简单。
3、技术难度
总线型报警系统技术难度较高,涉及到接线、编程等多个环节,很多工程公司都不懂这些技术。
4、维护性
总线型报警系统维护要简单一些。
总线型防盗报警系统的意义
虽然总线型报警系统与普通报警系统有着很大的差别,但他们的实施意义却是一样的,都是为了增强区域的安全性,防范犯罪分子的入侵,请参考普通报警系统,这里不再赘述。
适用的客户
大型工厂
居民小区
学校
停车场
符合的标准
1、《智能建筑设计标准》 (GB/T 50314-2000)
2、《建筑智能化系统工程设计标准》(DB32/191-1998)
3、《建筑与建筑群综合布线系统工程设计规范》 (GB/ 50311-2000)
4、《建筑与建筑群综合布线系统工程施工验收规范》(GB/ 50311-2000)
5、《民用闭路监视电视系统工程技术规范》(GB/50198-94)
6、《安全防范工程程序与要求》(GA/T75-94)
7、《安全防范工程验收规则》(GA/T308-2001)
8、《工业电视系统工程设计规范》(GBJ 115)
9、《电子计算机机房设计规范》 (GB/T 50174-93)
