GSM无线智能防盗报警系统用户使用说明书
概述:
GSM智能报警系统，具备传统电话报警的所有功能，而不依赖有线电话，借助成熟稳定、覆盖面广的GSM网络，采用拨打报警电话和发送中文短消息形式进行报警，具有直观、可靠、便捷的优点。
短信报警还具有传统电话不可比拟的优点：当用电话拨号报警时，如果主人正好在使用电话，就不能及时处理报警信息，甚至由于延误警情造成损失。而采用GSM报警系统，即使主人正在使用手机，也能在通话中及时收到报警短消息，而且短信可包含大量的报警信息，比传统语音录音更直观，具有很强的扩展性。
GSM无线报警器的基本功能
1. 全无线系统，通过GSM网络报警报警，安装简便快捷。
2. 充分利用GSM系统的短信功能，信息直观方便。
3. 可向预设5组报警电话号码号码及2组接警中心号码。
4. 具有七路有线输入控制端，方便连接各种有线探头。
5. 主机具有数字指示，显示有线及无线防区号码及其让信息。
6. 可配各种无线探测器、红外对射栅栏、烟感、煤气感、、紧急按钮现。
7. 密码操作，确保系统安全。
8. 通过无线遥控器，控制该系统布防、撤防或紧急报警。
9. 远程监听现场声音功能。
10. 外接喇叭接口、静音/警笛声报警转换。
11. 主机具有继电器输出控制端，方便可联动电源、录像等。
12. 一路输出可以控制相应电源开关。
标准配置
主机一台，电源，红外探测器各一个，无线门磁一组，遥控器两个，警号一个。
可选配：无线烟感探头，无线燃气探头，无线红外幕帘对射，无线卷闸门，紧急按钮等。
技术参数：
1. 工作电压：DC 9～12V
2. 待机电流：8~15mA
3. 工作温度：-15℃～ +55℃ 相对湿度≤90%
4. 支持GSM900/1800MHz双频工作模式
5. GSM发射功率：CLASS4（2W）/EGSM900，CLASS1（1W）/GSM1800
6. 无线工作频率: 315±0.2MHz MHz
7. 无线编码方式：ASK
8. 无线接收灵敏度：-95dBm@12dB SINAD
9. 无线探测器数量：28个
10. 报警电话数量：5组，2组接警中心号码，号码长度：最大20位
11. 外置警号音量:≥110dBspl
一．报警系统的安装
1. 主机的安装
主机是利用GSM信号进行报警，只要是有GSM网络信号的区域，不需额外连接。

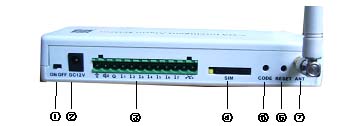

主机后侧的外部接口功能与安装
① 备用电池（可选配）开关，打到ON时， 即使外部电源掉电或停电，备用电池仍可供主机工作24小时以上。
② 外部电源插座，接12V/1A直流电源，内芯正极。

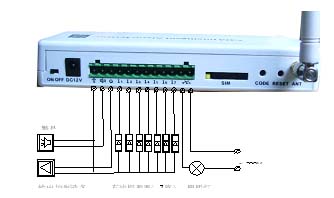

③ 外接12芯插座：从左至右依次为：
第1脚未公共地；
第2脚为警号正，警号负接公共地；
第3脚为控制输出端口，与公共地组成控制输出端口，输出高电平或低电平；
第4，5，6,7,8,9,10脚是有线信号输入端，与公共地组成有效输入端囗，输入低电平(或对地短路)均可触发报警；
第11，12脚是内部继电器引出端，接通最大负载100W。
④ SIM卡座，用笔尖等按压SIM卡座位的黄色按钮，卡座弹出,放好SIM卡后再放回。
⑤ 对码(CODE)，主机与外部无线设备对码。
⑥ 复位键(RESET), 用来复位(重新初始化系统到出厂状态)。
⑦ 天线端口(ANT)，主机使用之前，要先安装好天线。
2. 门磁/窗磁的安装
门磁的原理是感应磁控管与磁铁的距离，当两者拉开一定的距离时, 它就能感应到，将它安在门窗上，可探测到门窗的开合，安装时将磁铁与发射器一个装在门上，一个装在门框上，用双面胶粘牢或用螺丝固定即可。
3. 红外探测器的安装
红外探头原理是感应红外线的变化, 它能探测到人体的移动, 探测距离为5-15米, 标准红外探头的探测角为水平110°,垂直60°, 安装时将红外探头固定在墙上, 离地面2～2.2米，调整角度, 面对需监测的区域。
注意: 红外探头安装位置是否合适, 将影响报警器的准确性, 在安装前向供应商仔细询问, 以免发生误报和漏报。
二、报警主机的使用
1. 设置主机的报警电话号码
方法1
在SIM卡上预存5组报警电话电话号码, 用户名用A1~A5, 如果要与接警中心联网，再存最多2组接警中心号码C1，C2， 报警时, 主机按顺序拨打A1~A5的电话(如果有接警中心号码，先拨打中心号码), 如果选择短信报警，则先向报警电话户发短信报警。
每组号码不超过20位，国际号码不要加“+”，国内号码不要加“86”，国内手机号码不要加“0”。
方法2
用户用手机向主机号码发短信：
设置或更改报警电话格式为：“****号码1(2/3/4/5)########”
设置或更改接警中心号码格式为：“****中心1（2）########”
本说明书中，如未特殊注明，“****”代表4位密码，”##########”代表有效电话号码，“XXXXXXXXXX”代表文字（如中文或英文短信）。
如1234号码11388888888，即设置新报警电话号码1为13888888888。
注意：系统只识别：号码1~号码5，中心1，中心2， 7个关键字。
2. 设置主机发送的短信内容
方法1
把SIM卡上的短信全部删除，再存10条短信:
第1－7条对应有线输入端口1－7时报警时，主机向报警电话发送短信的内容。
例如， 第一条短信写：“1XX区XX栋XX号烟雾报警”，1代表外部输入端口的识别码1，当端口1报警时, 主机向用户手机发送短信的内容为” 1XX区XX栋XX号烟雾报警”;
同样方式编写2~7条短信的内容，对应输入端口2~7,如没有书写该短信, 系统会发默认短信: “1/2/3/4/5/6/7区域报警”。
第8条短信对应已对码无线报警设备(如门磁, 红外, 烟雾, 煤气等)报警时，主机发的信息, 如“8无线门磁报警”，如没有书写该短信, 系统会发默认短信: “8无线报警”。
第9,0条对应主机设置的帮助信息, 如果用户遗忘主机的具体设置方法和内容, 只要发短信内容为”****帮助”到主机号码, 主机即发此帮助信息到用户手机, 用户也可自行书写一些信息以供不时之需。如没有书写该短信, 系统不会对用户的帮助短信有反应。
以上10条短信的内容用户可按格式另行书写, 但每条短信内容最前面的数字“1,2,3,4,5,6,7,8,9,0”不可缺少, 且要放在短信的最前面, 注意每条短信内容不能过长（中文70字，英文128个字符，超过将自动丢失）。
方法2:
用手机编辑短信内容, 然后将其发送到报警主机号码上, 完成操作:
短信格式为: “****短信1XXXXXXXXXX“。
例如， 发送短信内容为：“****短信1外部输入一报警”，当端口1报警时, 主机向用户手机发送短信的内容为 “1外部输入一报警”;
同样方式用来设置或修改其余的9条短信。
3、在主机与无线探测器的对码
初次使用时，无线红外探测器、无线门磁、遥控器等都需要将其编码预存在主机内, 即对码, 操作如下:
1） 初次对码(注意,本系统的基本配置均已对码, 可直接使用):
按住对码键(CODE)不要松开直到(4~5秒)主机发出”嘀”的一声提示音后松开对码键, 系统便进入对码状态, 此时把配件的电源逐个打开, 并使其进入发射状态, 主机就会读取该探测器的配置数据并记录为报警配件的身份, 待其报警时主机给予响应, 对码状态超过20秒后, 系统会自动退出对码状态。
注意: 操作完成一个探测器的对码配置后, 主机会发出”嘀…嘀”的提示音, 同时面板上的数码显示灯会显示对应的防区号。
2） 增加对码:
若需要增加探测器又不想取消已对好探测器, 只需按住对码键(CODE), 2~3秒后松开后，再按住此键直到主机发出”嘀”的一声提示音, 松开键后即进入增加配置状态, 这时再使要对码的探测器进入发射状态, 系统即可将其加入主机的配置, 面板上的数码显示灯会显示对应的防区号, 对码完成后再按一下对码键, 主机会发出”嘀“的提示音, 退出对码状态, 原来已对好的码依然保留。
3） 删除已对好的码, 按初次对码的方式把需要的探测器重新对过即可。
4、主机的报警/接警功能
1）开机与初始化
首先将天线安装好，SIM正确放入主机卡座后, 插上电源(12V/1A), 电源指示灯红灯亮, 之后主机进入布防状态，状态（STATUS）灯亮，然后寻找GSM网络, 及SIM卡信息，此时信号指示灯（SIGNAL）闪烁, 如没有信号或信息不正确，信号灯不亮, 如果初始化正常，信号指示灯亮，系统进入待机状态。
2） 主机报警
当在布防状态下，若有线输入端触发报警(I1~I7任一端有低点平)，或无线探测器触发报警(无线红外、无线门磁、遥控器的紧急按钮等动作)，均会使主机发出报警信息, STATUS指示灯闪烁。
3） 有效接警/解除报警
当有报警信号触发主机时, 主机的警号会响起（如中途无有效接警或解除）, 之后向手机号码发送报警短信, 然后会连续连续拨打接警中心和报警电话（如中途无有效接警或解除，最多5遍）。
如果有报警电话接通, 输入密码后, 再按”6#”报警解除， 主机随即挂机，不再拨打电话， 如果未按”6#”而挂机，则表示报警未解除，主机仍会继续拨打报警电话。
5、设置主机的功能
方法1: 电话远程遥控
用户拨打主机的号码, 大概10秒后, 主机会自动接通, 用户输入密码(初始密码为1234)加”＃”，”滴”一声后进入功能设置操作：按如下键进行设置:
0# 布防,0*撤防；
1# 控制口1输出高，1* 控制口1输出低(默认)；
4# 继电器两触点吸合，4* 继电器两触点断开(默认)；
5# 报警时先发短信(默认)，5* 报警时不发短信；
6# 解除报警，主机挂机；
7# 报警时主机发警声(默认), 7* 报警时主机不发警声；
8# ****(新密码)#，修改成新密码；
9# 主机监听关闭、同时输出报警声(默认)，9*主机监听打开、同时关闭报警声。
注意： 以上设置操均以#或*结束命令, 若”嘀”一声表示操作成功, 没有响应声则表示操作有误，应重新输入。
方法2: 短信设置
用户向主机号码发短信设置, 短信内容为：****XXXXXXXXXX(中文短信内容）
可设置内容如下：
撤防
输出高
输出低
继电器合
继电器开
帮助
用户####(4位用户代码，用于联网)
密码****（更改新密码****)
如：“1234布防, 输出高，继电器合”
内容也可单独设置，
又如：1234密码6789，设置密码为6789。
如短信回复功能打开，则主机会在短信处理完成后会返回一条短信确认当前状态，如：撤防,输出高,继电器合。

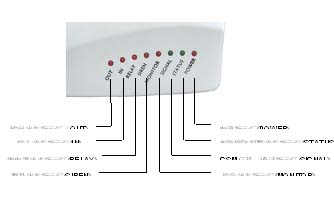

6. 识别主机面板上的8个指示灯
1. 输出指示灯（OUT）对应控制输出口的状态，当该端口输出为高电平，指示灯亮，为低电平时，指示灯灭。
2. 输入指示灯（IN）对应输入端口IN1~IN7的状态，当该任意一端口的有报警时（低电平）,指示灯亮，无报警（高电平），指示灯灭。
3. 继电器指示灯（RELAY）对应主机内部继电器的状态，继电器吸合（2个引出端连通），指示灯亮，继电器释放（2个引出端断开），指示灯灭。
4. 警号指示灯（SIREN）对应主机现场警号的状态，当报警声开启，指示灯亮，如报警声关闭，指示灯灭。
5. 监听指示灯（MONITOR）对应主机现场监听的状态，当现场监听开启，指示灯亮，现场监听关闭，指示灯灭。
6. GSM信号指示灯（SIGNAL）对应主机GSM信号和SIM卡状态，主机搜寻GSM网络信号和初始化SIM卡时，绿灯闪烁, 正常时, 灯亮，不正常, 灯熄 灭, 当通话时, 灯闪烁。
7. 状态指示灯（STATUS）对应主机的所处的状态，布防时，指示灯亮；撤防时，指示灯熄灭, 报警时，指示灯闪烁。
8. 电源指示灯（POWER），上电时，指示灯亮。
9. 防区指示灯（ZONE ID）:
面板右上侧的”8字”灯，显示对应防区号，可显示1～9，A～F共15个， 1～7代表1～7有线输入, 8～F代表第8～15无线防区, 1～F与”.”同时显示， 代表第16～30无线防区。
三．无线遥控器的使用
无线遥控器有3个键：布防键 ，撤防键 ，紧急键 。当按一下布防键，主机面板状态指示灯（STATUS）闪亮，30秒自动布防状态，这时无线探测器触发或有线端口触发都会使主机报警，拔出电话和发送短信,此时主机面板状态灯（STATUS）变为绿色闪烁。当你按一下撤防键，主机面板状态指示灯（STATUS）熄灭，这时无线探测器触发或有线端口触发都不会使主机报警。当你按一下紧急键，不管主机处于布防状态，还是撤防状态，都会使主机报警。
四．相关无线设备的技术参数
1. 磁开关入侵探测器(门磁)
供电电源:DC=12V～8.4V(内置A23DC=12V干电池)
静态电源:I1≤15μA
发射电流:I2≤15mA
发射频率:f=315±0.2MHz
发射时间:T≥1秒
发射距离:无障碍距离≥80m；离合距离<15mm
工作环境:温度:-10℃～+40℃
相对湿度:≤90%
2．被动红外入侵探测器(红外)
供电电源:DC=9V～7.2V
静态工作电流：I1 ≤30μA
发射电流：I2≤20mA
发射频率：f=315±0.2MHz
发射时间：T≥1秒
发射距离：无障碍距离≥80m
预热时间：≤2分30秒
连续二次发射间隔：≤35秒
探测距离：5～15m
探测角度：水平110°，垂直60°
工作环境:温度:-10℃～+40℃
相对湿度：≤90%
3．无线遥控器
供电电源：DC=12V～8.4V
静态电流：I1=0
发射电流：I2≤15mA
发射频率：f=315±0.2MHz
发射时间：T≤1秒
发射距离：无障碍距离≥80m
工作环境:温度:-10℃～+40℃
相对湿度：≤90%
