GSM电力变压器防盗报警器使用说明
1 JD-BY02变压器防盗报警器产品介绍
1.1 产品简介
JD-BY02变压器防盗报警器内嵌十六位单片机和高可靠的GSM模块,它能检测8路开关量及1路的4~20mA标准电流信号，使用这些输入组合能方便地应用于各种报警系统及数据采集系统，基于中国移动网络的数据传输具有通信范围广、传输稳定可靠等特点，并且通过移动网络的基站,可实现定位报警系统，因此，JD-BY02可广泛应用于工业设备监测、数据采集、野外防盗、汽车防盗报警、智能家居报警等方面。
由于JD-BY02报警器为工业产品集成设计的，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，专用于电力变压器防盗的报警器，保证了恶劣环境下的工作稳定性，为您的设备提供了高质量保证。
1.2 产品特色
□ JD-BY02报警器采用无线通信平台,只要移动网络信号覆盖的地区都可以进行数据采集,并能设置成电话报警和短信报警，不受地理环境的限制。
□ 用户可以通过手机短信巡检报警器状态及内部参数。
□ 可以通过手机短信进行遥控设防和撤防功能。
□ 有八路开关量输入,并且每一路开关有量都有开路及短路检测报警。
□ 具有一路4—20MA(或者0—5V ) 数据采集。
□ 报警器二路继电器输出，可以设置输入通道报警时继电器输出。也可以短信指令进行控制输出。
□ 报警器可以设置四个报警号码，每一路输入通道可以对四个电话号进行单独设置,报警方式有：短信,电话，电话又短信报警,也关闭不报警.用户可以根据需要进行灵活配置。
□ 输入每个报警通道，可以设置成有报警时向总台号码能发送各路输入状态，以总台号码进行数据监控。。
□ 报警器用两个总台号码，可以单独根自已的巡检时间进行自动巡检，并且把报警器输入通道的当前状态以短信形式发送给总台号码。
□ 报警器接上耳麦，当被拔打的报警器电话时,报警器可以自动接听，可以直接监听到现场声音。
□ 每一路开关量报警通道的短信内容都可以单独设置,用户可以根据需要自已设置短信提示内容。
□ 报警器自动巡检电源电压,如果电源电压接近报警器工作的临界电压,则有主动拨打电话和短信提醒用户，以免电源电压过低引起报警器失灵。
□ 对每个设置有短信内容返回提示。
1.3 技术参数
1.3.1 电气参数
□ 供电电源: DC8-12V(AC9V-16V)
□ 发送/接收平均电流500 mA
□ 待机电流50mA
□ 脉冲电流 ≤2A
1.3.2 物理参数
□ 尺寸： 160×130×37 mm
□ 重量： 200 g
1.3.3 采集通道电气参数
□ 开关量采集为对地串联1.5K电阻
□ 模拟通道采集为直流4—20mA
2 安全注意事项
2.1 射频安全性
JD-BY02报警器内嵌无线通讯模块包含了一个低功率的无线收发机，通常它的发射功率不是固定的，能根据当前的无线传播状况进行功率调节，使能达到传输质量的最小功率发射。在900MHz 频段下，它的最高发射功率为2W ；1800MHz 频段下，它的最高发射功率为1W 。
在使用中注意以下事项,
□ 尽量远离天线 。
□ 不要用手或其他身体部位接触天线。
□ 在开始接通的5秒时间内，尽量远离天线。
□ 如果使用伸缩式天线，要将天线完全拉出 。
□ 天线如有损坏，应及时更换 。
□ 使用配套的合格电缆和天线 。
2.2 电磁干扰
现在大多数电子设备都采取了电磁防护措施，但也有老式的设备可能没有采取适当的防护措施，在射频能量的辐射下，可能会发生故障。在使用JD-BY02时，应检查近距离范围内的设备是否作好了电磁防护。
2.3 医用电子设备
如果 JD-BY02报警器应用在医疗电子设备中，应注意查询周围的医用设备（如心脏起搏器、助听器等）是否作好了电磁防护，以及是否有禁止使用无线电设备的标识。
2.4 飞行器
按照民航规定，在飞机上应关掉 JD-BY02报警器.
2.5 防爆区域
如果你的车上装载了 JD-BY02报警器，那么不要运输或储藏易燃液体或是易爆物。如果需要使用，请严格按照国家有关的安全标准，采取必要的防爆措施。
3 报警器接口
3．1 射频接口
JD-BY02报警器提供了SMA 型射频接头，用户可以使用选配的或自行购买的双频天线。下表是对天线的要求。
表1 ：天线要求
GSM 900 GSM 1800
RF 频率 925~960MHZ 1805~1880MHZ
TX 频率 880~912MHZ 1710~1785MHZ
RF功率标准 2W 12.5% 的环路负载 1W 12.5% 的环路负载
阻抗 50 Ω
电压驻波比 < 2
典型辐射增益 水平方位0dBi
3.2 SIM卡接口
为防止灰尘等环境影响，JD-BY02提供抽屉式SIM 卡插槽。安装SIM卡时，插好即可。

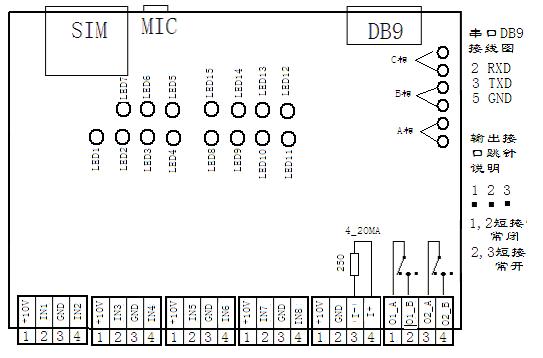

3.3 应用接及指示灯如图所示
3.3.1 接口及指示灯批示说明
□ MIC 耳麦接口。
□ SIM 为SIM卡接口。
□ DB9 为串行接口。
□ LED1 为模块指示灯, 亮: 模块出错, 灭: 模块工作正常。
□ LED2 为SIM卡及网络指示灯，
亮：表示SIM卡已坏或者SIM没有插好，及天线转接线没有接好或者没有接天线，或者当地网络不好。
灭： 表示工作正常。
□ LED3 为报警工作状态，
A： 开机时不停的闪烁，报警进入正常状态后，一直处于亮的状态。
B： 接收到短信则闪烁4次。
C： 发短信及拨打报警电话时闪烁。
□ LED4 电源电池报警反指示，
亮：表示充电压过高或者电池电压过低，
灭：表示电池工作正常。
□ LED5 LED6 LED7 分别表示A，B，C，三相电压状态
亮：表示相对应相电压过高或者过低，或者缺相，
灭：表示相对应相正常。
□ LED8----LED15 分别对8路开关量输入
亮：表示相对应输入通道，状态是开路或者是短路，
灭：表示相对应输入通道，外接阻值正常。
□ I+ I- 表示是DC4—20MA（DC0-5V）输入，
I+： 接输入正端，
I—：接输入负端。
□ OUT1，OUT2 是继电器输出，接点容量是1A（24VDC），1A（120VAC），有常开，常闭输出，根据需要跳针。
4 机械安装
安装 JD-BY02报警器应注意以下几点：
□ JD-BY02应尽可能远离油箱、发动机、冷却器等容易产生高低温、震动或火灾的部件 。
□ 所有连接必须紧密接触，避免发生短路。
□ 螺丝应拧紧，防止脱落。
为取得最佳通讯效果，JD-BY02报警器使用配套的双频天线，安装时注意天线不能放在金属封闭体中 。
