功能：

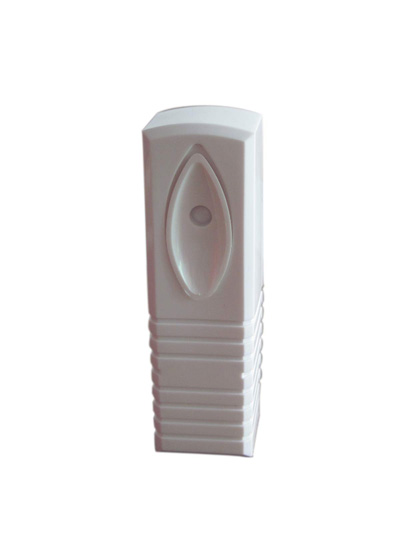

振动感应探测器，采用国际先进的声波振动传感原理，集振动传感器、振动分析仪于一身，配合CPU处理技术，适用于各种型号的ATM自动柜员机以及不同大小的保险柜等设备的防范，有效地防止设备的砸、钻、撬等破坏性行为的发生。属常闭输出，可与各品牌有线报警主机通用，同时可与硬盘录像机及矩阵等控制器配套使用。探测器灵敏度可双重调节，并带有振动累积报警效果，有效防止误报现像的发生。本产品体积小，安装简单、性能稳定，使用泛围广，已被用于全国各大银行ATM自动柜员机等设备的防范。数字式振动探测器，配以微处理机控制，警报触发可由单一振动幅度达到，或在时间限幅内把多个不同大小的振动信号弹累积起来而达到。将微弱振动信号屏蔽，而不会积累到产生警报，只有强烈振动或者是多次振动才会被认为有效信号，并会存储在脉冲计数记忆内。同时它可以手动设定灵敏度，保证可以根据环境情况设定一个最佳工作点——防误报而不减少灵敏度。适合用于ATM柜员机、墙壁、玻璃、保险柜等，防止任何敲击和破坏性行为发生。体积小，易安装。

产品特点：

◆ 声波振动传感器
◆ 灵敏度可调节
◆ 带微处理控制器，减少误报
◆ 低功耗
◆ 安装方式灵活
◆ 有防拆功能
◆ 报警指示
◆ 适应所有环境
◆ 体积小巧，造型幽雅

技术参数：

探测距离：
表面材质：混凝士    探测半径（M）1.5
表面材质：砖墙      探测半径（M）2.5
表面材质：钢铁      探测半径（M）3
表面材质：玻璃      探测半径（M）3.5
表面材质：板材      探测半径（M）3.5
感应方式：声波感应
工作电压 ：9-16VDC
工作电流： 15mA（12V）
报警触点： NC,12VDC,100mA max
防拆触点： NC,12VDC,100mA max
报警时间： 2.2s min
预热时间： 2 minutes
RFI特性： 25V/m（10Mhz ~1Ghz）
工作温度： -30~ 60ºC
外形尺寸： 26×85×24mm

安装使用方法：

拆开及组合安装
1、 拆除面板，用一支小的界纸刀或螺丝起子插入螺丝遮盖旁边的空隙，轻轻地将螺丝遮盖撬起，松开螺丝钉，然后将面盖与底盖分开。
2、 接线：12V——电源；TAMPER——防拆/剪；ALARM——信号线。
3、 安装：把探测器底盒卸下，用螺钉固定到打好眼的ATM机上，或用装簧中“AB胶”来固定到ATM机。

灵敏度调节：

把灵敏度电位器逆时针方向旋转至尽头（S1跳线帽断开），此时灵敏度是最低，慢慢顺时针旋VR以增加灵敏度，在每一个灵敏度设定点，敲打受保护表面（模拟攻击力度），注意红灯是否亮起，如红灯亮起表示发生警报，而此灵敏度点即为正确设定点，再尝试较小力度敲打，以测试灵敏度过高。（闭合S1路线帽，顺时针旋转至尽头，些时灵敏度最高）
